WEDI tuševi u nivou poda Fundo Nautilo

Wellness tuševi u nivou poda u neobičnim oblicima.

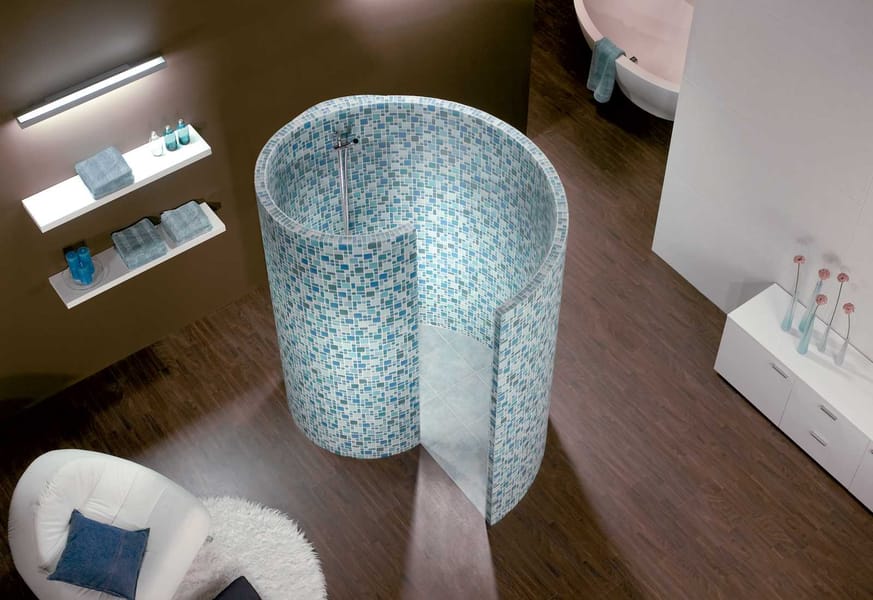

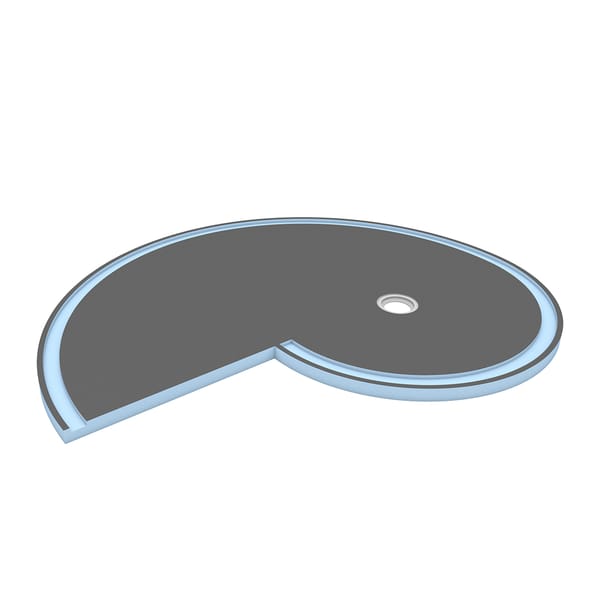

wedi Fundo Nautilo je element poda u obliku školjke koji omogućava izuzetno elegantan tuš u nivou poda. Uz odgovarajuće pregradne zidove, postaje pravi atraktivni detalj u većim kupatilima. Vodonepropusni, direktno obloživi element omogućava jedinstvene dizajnerske mogućnosti i oduševljava jednostavnom, sigurnom ugradnjom i optimalnom funkcionalnošću.

Oblik podseća na puža i pravi je vizuelni fokus u svakom kupatilu. Iako je vrlo funkcionalan, njegova visokokvalitetna dizajnerska izrada čini ga posebno atraktivnim.

Elementi tuša koji se mogu obložiti pločicama nisu samo praktični i pouzdani, već otvaraju i potpuno nove mogućnosti dizajna za mokre zone i kupatila.

• Sigurnost zahvaljujući uniformnom, prethodno definisanom padu
• Ceo sistem je 100% vodonepropusan
• Jednostavan i siguran za rad – testiran od strane stručnjaka

Tehnički detalji

Za podne konstrukcije sa zvučnom izolacijom, potrebno je planirati ugradnju zvučne izolacije ispod wedi Fundo elementa i perifernih traka: konstrukcija uz korišćenje wedi Nonstep Plan zvučno izolacionih ploča (6 mm gumeni granulat, Δ L W,R = 14 dB prema DIN 52210). Alternativno se mogu koristiti odobrene polietilenske membrane.

Dozvoljeni nivo buke prema DIN 4109 LIn ≤ 30 dB(A) i prema VDI 4100 SSt III ≤ 25 dB(A), uzrokovan vodom, ispunjava se korišćenjem wedi Fundo i Nonstep Plan ploča.

wedi Fundo elementi mogu se seći na licu mesta, ali geometrija elemenata mora biti očuvana. Fundo elementi se mogu kombinovati samo sa wedi Fundo odvodima.

Tehničke karakteristike Fundo Nautilo

• Nosivost za invalidska kolica od minimalne veličine pločice: 50 × 50 mm
• Stakleni mozaik od 3 mm, minimalna veličina: 20 × 20 mm
• Minimalna visina podloge u zavisnosti od odvoda:
• Horizontalni odvod DN 50 / Mini Max DN 40: 130 mm / 97 mm
• Vertikalni odvod: 40 mm
• Pad površine (od spoljne ivice Fundo elementa do spoljne ivice otvora odvoda, izuzetak: Fundo Nautilo 28 mm): 18 mm

Tehničke karakteristike – Drain Special odvod sa zaptivačem protiv mirisa i poklopcem od nerđajućeg čelika. Ram se može prilagoditi debljini pločica.

• Ram sa mrežicom od nerđajućeg čelika dostupan u dimenzijama: 120 × 120 mm, Ø 120 mm

Protok odvoda u zavisnosti od odabranog odvoda:

• Fundo drain Mini Max, horizontal, DN 40: 0,54 l/s; 32,4 l/min
• Fundo drain, horizontal, DN 50: 0,80 l/s; 48,0 l/min
• Fundo drain, vertical, DN 50: 1,00 l/s; 60,0 l/min
• Fundo drain, vertical, DN 70: 0,88 l/s; 52,8 l/min

Površine za oblaganje pločicama:

• Fundo Nautilo element poda: cca. 1,60 m
• Fundo Nautilo zidni element – unutrašnji zid: cca. 8,70 m², spoljašnji zid: cca. 9,60 m²
• Fundo Nautilo Libero zidni element – unutrašnji zid: cca. 8,70 m², spoljašnji zid: cca. 9,70 m²

Dimenzije proizvoda

• 073736066 – Fundo Nautilo, element tuša, ulaz s desne strane – D 1890 × Š 1515 mm
• 073736065 – Fundo Nautilo, element tuša, ulaz s leve strane – D 1890 × Š 1515 mm
• 041708000 – Fundo Nautilo, zidni element – H 2015 mm
• 041708002 – Fundo Nautilo Libero, zidni element – H 2050 mm
